• Topologi jaringan adalah bagian yang menjelaskan hubungan antar komputer yang di bangun berdasarkan kegunaan, keterbatasan resource dan keterbatasan biaya, berarti topologi-topologi jaringan yang ada bisa disesuaikan dengan keadaan di lapangan.
• Topologi Jaringan Komputer berarti suatu cara pemetaan dalam menjelaskan hubungan secara geometris antara unsur-unsur dasar penyusun jaringan diantaranya node, link dan station membentuk sebuah jaringan komputer yang bisa bekerjasama untuk mencapai suatu tujuan yang sama. Lebih sederhana pengertian topologi jaringan komputer yaitu gambaran dari beberapa komputer dengan peralatan jaringan yang tersusun dalam jaringan komputer.
• Topologi jaringan atau arsitektur jaringan adalah gambaran perencanaan hubungan antarkomputer dalam Local Area Network yang umumnya menggunakan kabel (sebagai media transmisi), dengan konektor, Ethernet card, dan perangkat pendukung lainnya. Dede Sopandi (2004) membagi topologi jaringan berdasarkan fungsinya, yakni: topologi fisik dan topologi logic.

more



PENGERTIAN

Jaringan komputer dengan topologi runtut (linear topology) biasa disebut dengan topologi bus beruntut, tata letak ini termasuk tata letak umum. Satu kabel utama menghubungkan tiap titik sambungan (komputer) yang dihubungkan dengan penyambung yang disebut dengan Penyambung-T dan pada ujungnya harus diakhiri dengan sebuah penamat (terminator). Penyambung yang digunakan berjenis BNC (British Naval Connector: Penyambung Bahari Britania), sebenarnya BNC adalah nama penyambung bukan nama kabelnya, kabel yang digunakan adalah RG 58 (Kabel Sepaksi Thinnet). Pemasangan dari topologi bus beruntut ini sangat sederhana dan murah tetapi sebanyaknya hanya dapat terdiri dari 5-7 komputer.

KELEBIHAN

• hemat kabel,
• tata letak kabel sederhana,
• mudah dikembangkan,
• tidak butuh kendali pusat, dan
• penambah an maupun pengurangan penamat dapat dilakukan tanpa mengganggu operasi yang berjalan.

KEKURANGAN

• ·         deteksi dan isolasi kesalahan sangat kecil,

• ·         kepadatan lalu lintas tinggi,

• ·         keamanan data kurang terjamin,

• ·         kecepatan akan menurun bila jumlah pemakai bertambah, dan

• ·         diperlukan pengulang (repeater) untuk jarak jauh.

more

PENGERTIAN

Berbentuk seperti pohon bercabang yang terditi dari komputer induk (host) yang diswitchungkan dengan simpul atau node lain secara berjenjang, jenjang yang lebih tinggi berfungsi sebagai pengetur kerja jenjang dibawahnya, biasanya topologi ini digunakan oleh perusahaan besar atau lembaga besar yang mempunyai beberapa cabang daerah, sehingga data dari pusat bisa didistribusikan ke cabang atau sebaliknya.

KELEBIHAN

• ·         Data terpusat secara hirarki sehingga manajeman data lebih baik dan mudah

• ·         terkontrol; Mudah dikembangkan menjadi jaringan yang lebih luas;

KEKURANGAN

• ·         Komputer di bawahnya tidak dapat dioprasikan apabila kabel pada komputer tingkat atasnya terputus;

• ·         Dapat terjadi tabrakan file (collision)

more

PENGERTIAN

Kombinasi dari dua atau lebih topologi yang berbeda untuk membuat topologi hybrid. Ketika topologi dasar yang berbeda yang terhubung ke satu sama lain, mereka tidak menampilkan karakteristik dari setiap topologi satu tertentu. Ini adalah ketika itu menjadi topologi hibrida.

KELEBIHAN

• ·         Fleksibilitas

• ·         Menambah koneksi perangkat lainnya adalah mudah, karena node baru dan / atau     periferal dapat dihubungkan ke topologi dan kata topologi dapat dihubungkan dengan topologi hybrid dengan mudah.

KEKURANGAN

• ·         Pengelolaan sulit

• ·         Biaya mahal dibanding topologi lainnya

• ·         Instalasi dan konfigurasi topologi sulit

more

PENGERTIAN

Secara sederhana dapat digambarkan yaitu suatu host yang mengirimkan data kepada seluruh host lain pada media jaringan.

more

PENGERTIAN

Peer-to-peer network adalah jaringan komputer yang terdiri dari beberapa komputer (biasanya tidak lebih dari 10 komputer dengan 1-2 printer).

KELEBIHAN

·         Antar komputer dalam jaringan dapat saling berbagi-pakai fasilitas yang dimilikinya seperti: harddisk, drive, fax/modem, printer

·     Biaya operasional relatif lebih murah dibandingkan dengan tipe jaringan client-server, salah satunya karena tidak memerlukan adanya server yang memiliki kemampuan khusus untuk mengorganisasikan dan menyediakan fasilitas jaringan.

·        Kelangsungan kerja jaringan tidak tergantung pada satu server. Sehingga bila salah satu komputer/peer mati atau rusak, jaringan secara keseluruhan tidak akan mengalami gangguan.

KEKURANGAN

·    Troubleshooting jaringan relatif lebih sulit, karena pada jaringan tipe peer to peer setiap komputer dimungkinkan untuk terlibat dalam komunikasi yang ada. Di jaringan client-server, komunikasi adalah antara server dengan workstation.

·    Unjuk kerja lebih rendah dibandingkan dengan jaringan client- server, karena setiap komputer/peer isamping harus mengelola emakaian fasilitas jaringan juga harus mengelola pekerjaan atau aplikasi sendiri.

·  Sistem keamanan jaringan ditentukan oleh masing-masing user dengan mengatur masing- masing fasilitas yang dimiliki

·  Karena data jaringan tersebar di masing-masing komputer dalam jaringan, maka backup harus dilakukan oleh masing- masing komputer tersebut.

more

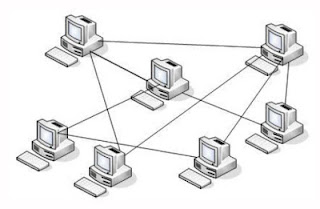

Topologi Mesh adalah gambaran hubungan langsung antara perangkat satu dengan perangkat lainnya dimana dibangun dengan memasang link diantara station-station. Topologi Mesh merupakan topologi yang tidak beraturan dan tidak memiliki aturan dalam koneksinya.

Ciri-ciri Topologi Mesh

• Perangkat berkomunikasi langsung dengan perangkat yang dituju (dedicated links).
• Tidak adanya perencanaan awal ketika membangun suatu jaringan komputer.

Kelebihan Topologi Mesh

• Data dapat langsung dikirimkan ke komputer tujuan tanpa melalui komputer lainnya.
• Bila terjadi gangguan koneksi maka gangguan tidak akan mempengaruhi koneksi dengan yang lainnya.
• Privacy dan juga secutiry lebih terjamin karena komunikasi hanya terjadi antara dua komputer saja dan tidak bisa diakses oleh kompute yang lainnya.
• Identifikasi permasalahan jaringan lebih mudah.

Kekurangan Topologi Mesh

• Butuh banyak kabel dan juga port input output.
• Installasi dan juga konfigurasi lebih sulit.
• Memerlukan space yang lebih besar.

more

Topologi Hierarchical yang lebih umum dikenal dengan Topologi Tree (Pohon) merupakan pengembangan dari topologi Bus dan juga topologi Bintang dimana media transmisi satu kabel yang bercabang tetapi loop tidak tertutup. Pada topologi Tree dimulai dari suatu titik (Headend) dimana seperti topologi bintang dan dari situlah kemudian beberapa kabel ditarik bercabang lalu pada setiap cabang terhubung ke beberapa terminal dalam bentuk topologi Bus. Topologi Jaringan pohon juga sering disebut dengan topologi jaringan bertingkat dengan beberapa tingkatan simpul atau node.

Ciri-ciri Topologi Hierarchical/Tree (Pohon)

• Kombinasi antara topologi bintang dan topologi bus

Kelebihan Topologi Hierarchical/Tree (Pohon)

• Dapat membentuk kelompok yang dibutuhkan.

Kelemahan Topologi Hierarchical/Tree (Pohon)

• Bila simpul pada hirarki lebih tinggi tidak berfungsi atau bermasalah maka kelompok lain yang berada dibawahnya akan menjadi tidak efektif.

more

Topologi Star merupakan pemetaan dalam menggambarkan jaringan hasil pengembangan lanjutan dari topologi start (Bintang).

Ciri-ciri Topologi  Star

• Setiap node berkomunikasi langsung dengan sub node dan sub Node berkomunikasi dengan central node dan kembali lagi.
• Banyak penghubung melebihi kapasitas pada umumnya.

Kelebihan Topologi  Star

• Jika satu kabel sub node terputus maka sub node yang lain tidak terganggu.

Kekurangan Topologi  Star

• Bila Central node terputus maka semua node pada setiap sub node juga akan terputus.
• Tidak bisa menggunakan kabel yang lower grade.

more

Topologi Ring (Cincin) merupakan pemetaan jaringan komputer yang bentuknya seperti cincin yaitu bulatan melingkar berbentuk rangkaian titik yang masing-masing terhubung ke dua titik lainnya dimana berperan dalam menghubungkan semua komputer.

Ciri-ciri Topologi Ring (Cincin)

• Setiap terminal dalam Topologi Jaringan Ring adalah repeater yang mempu melakukan 3 fungsi yaitu Penyelipan data yaitu proses data dimasukkan kedalam saluran transmisi, penerimaan data yaitu proses terminal yang dituju telah mengambil data dari saluran, pemindahan data yaitu proses kiriman data diambil kembali oleh terminal pengirim karena tidak ada terminal yang menerimanya.
• Cincin berfungsi hampir sama dengan concentrator sebagai pusat berkumpul ujung kabel untuk setiap komputer terhubung.

Kelebihan Topologi Ring (Cincin)

• Hemat kabel jaringan.
• Tidak akan terjadi bentrokan atau tabrakan pengiriman data.

Kekurangan Topologi Ring (Cincin)

• Jika terjadi gangguan satu titik node mengakibatkan semua jaringan terganggu.
• Sulit mendeteksi gangguan dan kerusakan yang terjadi.
• Pengembangan jaringan agak kaku.

more

Topologi Bus (topologi backbone) adalah topologi jaringan dengan membentangkan kabel (coaxial) memanjang dengan kedua ujungnya ditutup dimana sepanjang kabel terdapat node-node kemudian perangkat jaringan dan komputer-komputer dihubungkan pada kabel tersebut menggunakan T-Connector.

Ciri-Ciri Topologi Bus

• Teknologi lama yang umum digunakan karena sederhana dalam instalasi.
• Tidak butuh peralatan aktif dalam menghubungkan komputer.
• Menggunakan konektor BNC tipe T.
• Pada ujung kabel dipasang konektor 50ohm.
• Diperlukan repeater untuk jarak yang cukup jauh
• Discontinue Support.

Kelebihan Topologi Bus

• Hemat Kabel
• Layout kabel sangat sederhana
• Biaya instalasi relatif lebih murah
• Penambahan workstation baru mudah dilakukan tanpa mengganggu workstation yang lain.

Kekurangan Topologi Bus

• Sulit melakukan pelacakan masalah.
• Signal melewati kabel dalam dua arah dan mungkin terjadi collision (tabrakan pengiriman data).
• Problem terbesar pada saat kabel putus. Jika salah satu segmen kabel putus, maka seluruh jaringan akan terhenti dan komputer tidak dapat saling berkomunikasi.
